給煤機
往復式給煤機我們堅持技術創新,科學管理的企業方針,銷售服務熱線:18953724511
咨詢電話 ：0537-2558089
產品詳情
往復式給煤機(K型)介紹：
一、用 途： K型往復式給煤機用于煤或其它磨琢性小、粘性小的松散粒狀物料的給料，將儲倉或料坑里的物料連續均勻地卸落到運輸設備或其他篩選設備中。
二、技術參數：

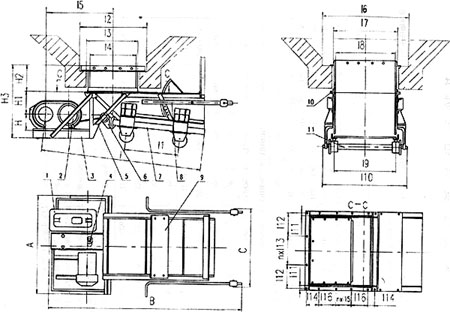

注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力） 三、工作原理與結構說明： K型給煤機由機架、底板（給煤槽）、傳動平臺、漏斗、閘門、托輥等組成。當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾料5°的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。 本機可根據需要設有帶漏斗、不帶漏斗兩種形式。 給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閘門，其給料能力由底板行程來達到。 K 型給煤機外形尺寸圖：
1、減速機 2、電動機 3、傳動平臺 4、聯軸器 5、H形架 6、連桿 7、給煤槽 8、閘門 9、機架 10、漏斗 11、托輥
四、外形尺寸：
尺寸
K-1
K-2
K-3
K-4
1360
1352
1622
3100
3540
3950
4740
1112
1632
210
208
250
330
416
664
640
762
325
345
1051
1297
1341
1543
2450
2850
3270
3850
840
1150
1400
1700
1000
1250
1500
1750
800
1050
1300
1550
750
1040
940
1157
1435
1080
1330
1580
35
275
273
266
1×282
2×208
2×273
2×270
131
91
96
1×190
2×225
2×290
2×320
190
225
290
220
14×M20
17×M20
20×M20
五、安裝說明： 給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺栓堅固。然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓堅固。 六、訂貨須知： 1、簽訂合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。 2、隨機技術文件：產品合格證、裝箱單、產品使用說明書。
